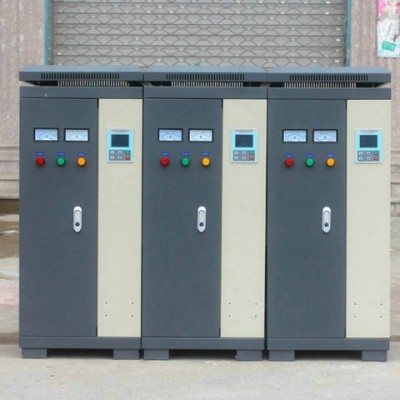

罗卡供应500KW压缩机软启动柜 MNS抽出式开关柜
本系列软起动柜为可控硅全时在线一体式电动机软起动控制柜
--------------------------------------------------------
1、柜内没有交流接触器，起动及运行的载体均为可控硅（模块或晶闸管）
2、中文智能液晶屏显示/全新升级/人机互动-操控更人性化

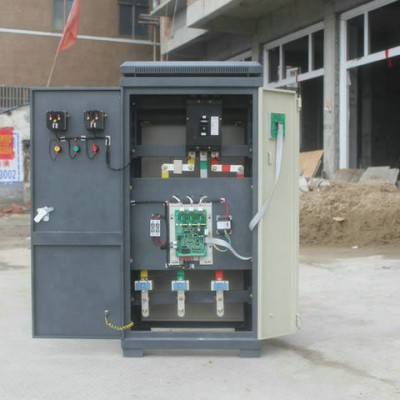

3、柜内主要元件有空开，软起动主控板，液晶屏中文显示操控板，软起动系统（包含可控硅，散热器和风机），高精度互感器，电源变压器，电压表，电流表，按钮开关及信号灯等
一、技术指标
输入电压：380V 660V
额定工作电流：380V:22-1200A 660V:90-660A
额定功率：380V:11-630KW 660V:75-630KW
起动方式：6种起动方式：限流起动/电压斜坡起动/突跳+限流起动/突跳+电压起动/电流斜坡起动/双闭环起动
保护方式：起动时、起动运行后在线保护
保护内容：12种保护功能
显示方式：中文液晶汉显或数字显示
参数个数：18个
故障记录个数：10个
端子个数：12个
过载能力：150%，35s, 200%，15s
软起软停时间：2-60s提调
接口：485通讯接口,1个可编程继电器输出,0-20mA输出
二、产品特点和最新改进
特点一：在线保护功能。三进三出设计，相当于软起动器+电动机保护器，实时在线保护，降低投资。
特点二：新增“旁路切换时间”参数。避免在重载情况下，大电流切换烧毁接触器。
特点三：LCD中文液晶显示。便于一般工作人员安装、调试、维护和故障处理。
特点四：双系列同一尺寸，各系列中660V/380V外型尺寸也一致。
特点五：通讯功能。提供中文上位机软件，便于用户远程控制和调试。
三、产品关键原器件和软件技术
（1）PCB控制板采取国外品牌电子器件；可控硅为中外合资品牌；互感器为国内知名品牌。
（2）控制软件技术为电流电压双闭环控制技术。
（3）显示软件为中文汉显，LCD蓝色大屏幕。
（4）通讯软件为485接口
