批发75KW三相自耦启动柜,GCK抽出式配电柜尺寸
点击图片查看原图
产品: 浏览次数:165批发75KW三相自耦启动柜,GCK抽出式配电柜尺寸
品牌: 罗卡
型号: XJ01-75KW
频率: 50/60HZ
电压: 380V
单价: 1000.00元/台
最小起订量: 1 台
供货总量: 999 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-07-18 09:16
  询价
详细信息

批发75KW三相自耦启动柜,GCK抽出式配电柜尺寸



适用范围

本系列产品适用于交流50Hz(或60Hz)、电压为380V或660V、功率为11~315KW的三相鼠笼型感应电动机降压起动,对电动机具有过载、断相、短路等保护,对自耦变压器装有起动时间的过载保护。本系列产品的性能符合IEC292-4,JB/DQ6187-86的有关规定。是XJ01的换代产品。

使用环境

1 周围最高空气温度不超过+40℃,最低不低于-5℃;
2 周围空气温度24h的平均温度不超过35℃;
3 安装地点海拔高度不超2000m;
4 空气月平均最大湿度不大于90%(平均气温为25℃时);
5 起动柜周围局部微观环境的污染等级,不超过3级。

产品结构

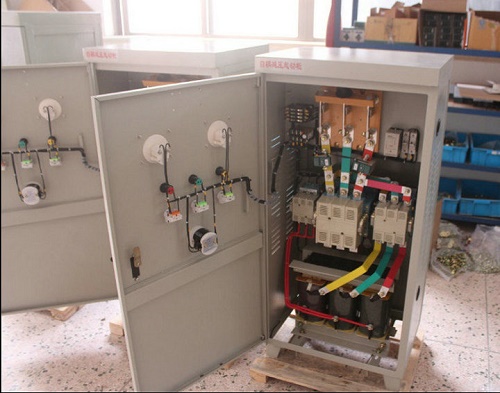

1 本产品为柜式防护结构。由自耦变压器、自动开关、交流接触器、热继电器、电流、时间转换器、中间继电器等元件组成。
2 本产品有手动、自动二种工作方式,由转换开关进行自动或手动切换。同时遥控输入接端子,以备遥控之用。
3 自耦变压器备有额定电压65%(或60%)及80%二档抽头,出厂时接65%(或60%)抽头上,如用户需要可自行改接到80%的抽头上,也可以在订货时说明需接的抽头位置。

技术参数

序号

型号规格

工作电流参考值(A)

电流时间转换器整定参考值(A)

热继电器整定电流参考值(A)

最大起动时间总和(S)

自动开关电磁脱扣器额定电流(A)

1

JJ1B-11KW

22

3.1

22

30

32

2

JJ1B-15KW

29

4.2

29

40

40

3

JJ1B-18.5KW

36

5.2

36

40

40

4

JJ1B-22KW

42

4.2

42

40

50

5

JJ1B-30KW

57

5.6

57

40

63

6

JJ1B-37KW

70

5.2

70

60

80

7

JJ1B-45KW

84

6.3

84

60

100

8

JJ1B-55KW

103

3.8

103

60

125

9

JJ1B-75KW

140

5.2

140

60

160

10

JJ1B-90KW

167

4.2

2.8

60

180

11

JJ1B-110KW

207

5.2

3.5

60

250

12

JJ1B-132KW

248

3.2

2.1

60

250

13

JJ1B-160KW

300

3.8

2.5

60

315

14

JJ1B-180KW

331

3.8

2.8

60

350

15

JJ1B-200KW

367

4.5

3.1

60

400

16

JJ1B-220KW

404

3.8

2.5

60

500

17

JJ1B-250KW

459

4.2

2.9

60

500

18

JJ1B-280KW

514

4.5

3.2

60

630

19

JJ1B-315KW

579

5.2

3.6

60

630

如果你希望了解自耦减压起动柜的更多内容,如产品使用书,规格参数,价格,更换等信息,请联系我们。

【新品推广】:全智能可控硅全时在线一体式软起动柜/中文软起动器/旁路交流型软起动柜,变频器/变频调速节能控制柜、恒压供水,自耦变压器/自耦降压起动柜,星三角/直接起动控制箱柜,频敏变阻器(柜)/液阻柜,交流接触器等.
